CTDSR-460

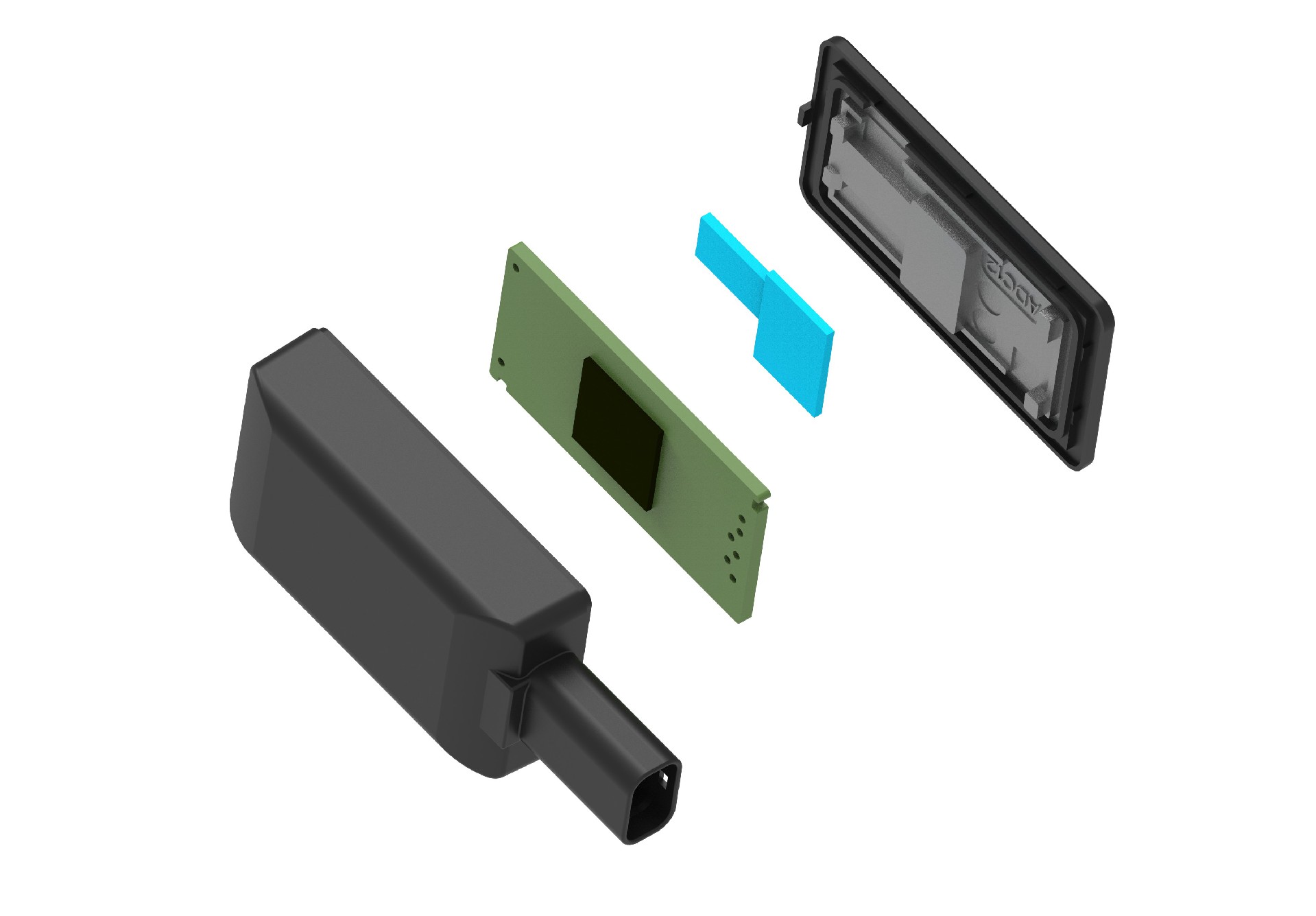

產品結構圖


尺寸與重量


Radar Feature		Parameter /參數
雷達系統基礎信息	工作電壓	+9.0V ~ +16.0V DC，Typical + 12.0V DC
	整機功耗	< 1.5W @ 12V DC
	重量	< 30g
	防水等級	IP6K7
	工作頻率	76GHz~79GHz
	天線通道數	4T4R
	雷達制式	FMCW
	數據輸出刷新率	50ms
	探測目標類型	靜止及運動目標（車輛/行人/障礙物等）
	最大目標跟蹤數量	256
	EIRP	≤20 dBm
	總線類型	1xCANFD；支持休眠喚醒
	支持標定范圍	±5°
距離探測	范圍	0.1~5m
	精度	±0.02m
	分辨率	0.04m
相對速度探測	范圍	-10km/h~+10km/h
	精度	±0.05m/s
	分辨率	0.15m/s
水平角測量	范圍	± 75°
	精度	±2° @ 0°
	分辨率	9.9° @ 0°
俯仰角測量	范圍	± 60°
尺寸	本體尺寸	46.5mm×25.5mm×13mm

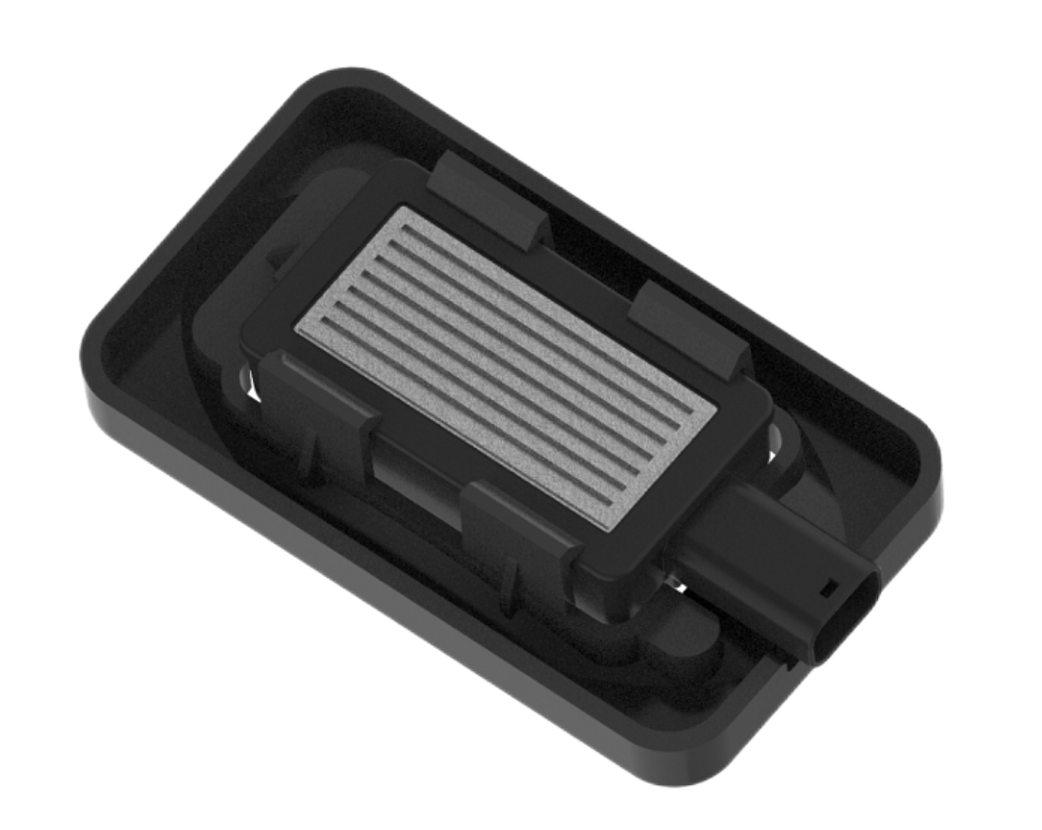

安裝方式	卡裝（卡扣式）

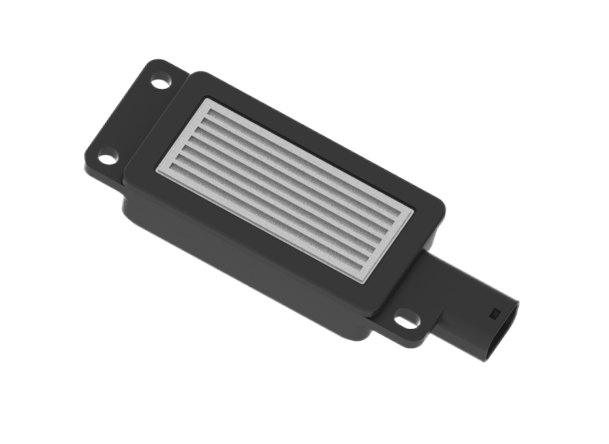

安裝方式	鎖附（掛耳式）

功能概述

CTDSR-460是由承泰科技自主研發最新一代77GHz短距毫米波雷達，集成自動駕駛級別的跟蹤算法以及多幀屬性累積的靜態目標識別算法，擁有多芯片兼容的方案設計，可實現對車門周圍目標快速掃描，針對碰撞風險給出推薦開門角度或主動制動車門。低功耗、低成本、隱藏式、體積小、易安裝，外形結構可匹配車門結構設計為卡裝或鎖附安裝。

支持功能：

DCW 開門碰撞預警;

DOA 車門協同制動；

優勢

1.隱藏式安裝，不影響內飾外觀，不涉及隱私問題，有安全保障；

2.多芯片兼容方案設計，靈活滿足法規要求，功耗低，易于安裝；

3.測量精度高：測距精度0.02m；

4.4D感知：支持俯仰掃描，支持高度障礙物探測；

5.FOV范圍廣：水平150°，俯仰120°；

6.極致功耗：總重量<30g，峰值功耗<1.5W；
